Perbedaan Ball Valve 2-Way vs 3-Way: Mana yang Tepat untuk Proyek Pipa Anda?

Pemilihan valve yang tepat adalah keputusan krusial yang menentukan efisiensi, keamanan, dan biaya jangka panjang sistem perpipaan. Di antara berbagai jenis katup yang tersedia, Ball Valve menjadi pilihan utama karena kecepatan operasi (quarter-turn) dan kemampuan sealing yang superior.

Namun, di tahap perencanaan, sering muncul pertanyaan mendasar: Kapan Anda harus menggunakan Ball Valve 2-Way yang sederhana, dan kapan Anda benar-benar memerlukan Ball Valve 3-Way yang lebih kompleks?

Kesalahan dalam memilih—misalnya menggunakan valve 2-Way untuk sistem yang membutuhkan mixing—bisa berakibat fatal pada proses Anda.

Panduan ini akan membedah secara teknis perbedaan fundamental antara valve 2-Way dan 3-Way, mengulas mekanisme L-Port dan T-Port, hingga memberikan kriteria konkret untuk memilih tipe valve yang paling efisien dan sesuai dengan Diagram Aliran Proses (Piping and Instrumentation Diagram / P&ID) proyek Anda.

Sebelum melangkah lebih jauh, pastikan Anda memahami dasar-dasar komponen, material, dan instalasi yang benar. [Baca Panduan Ball Valve Terlengkap: Jenis, Material, Aplikasi, Kelebihan, dan Instalasi Terbaik] untuk memperkuat fondasi pengetahuan Anda.

1. Ball Valve 2-Way: Definisi, Fungsi Isolasi, dan Aplikasi Standar

Ball Valve 2-Way adalah jenis valve paling umum, dikenal karena kesederhanaan, keandalan, dan efisiensi biayanya. Angka "2" pada penamaannya merujuk pada jumlah port yang dimilikinya.

Mekanisme Sederhana dan Fungsi Kunci

• Definisi: Katup bola yang memiliki dua port—satu port masuk (inlet) dan satu port keluar (outlet).

• Fungsi Utama: Isolasi (On/Off). Tugas utamanya adalah membuka atau menutup aliran secara total. Ia tidak dirancang untuk membagi, mengalihkan, atau mencampur aliran.

• Prinsip Kerja: Bola di dalamnya hanya memiliki dua posisi operasional:

• Terbuka Penuh: Lubang bola sejajar dengan pipa (aliran penuh).

• Tertutup Penuh: Lubang bola tegak lurus dengan pipa (aliran terblokir total).

Karena mekanisme quarter-turn (90° putaran) yang cepat, valve 2-Way sangat ideal untuk situasi yang memerlukan quick shut-off dan memiliki pressure drop minimal, terutama jika menggunakan tipe Full Bore.

Aplikasi Khas Ball Valve 2-Way

• Jalur Utama Proses: Digunakan untuk mengisolasi segmen pipa utama atau bagian peralatan agar dapat dilakukan maintenance.

• Shut-off Darurat (ESD): Karena responsnya cepat, 2-Way sering digunakan dalam sistem Emergency Shut Down untuk menghentikan aliran fluida berbahaya secara instan.

• Sistem Utilitas: Digunakan secara luas dalam jalur air, udara bertekanan, dan bahan bakar di mana yang dibutuhkan hanyalah fungsi buka-tutup.

2. Ball Valve 3-Way: Definisi, Kompleksitas, dan Fungsi Ganda

Ball Valve 3-Way adalah valve yang didesain untuk sistem yang memerlukan manipulasi jalur aliran, bukan hanya isolasi. Angka "3" merujuk pada tiga port yang dimilikinya (satu masuk, dua keluar, atau dua masuk, satu keluar).

Fungsi utamanya adalah Pengalihan (Diverting) dan Pencampuran (Mixing) fluida. Karena fungsinya ganda, valve 3-Way memiliki desain bola yang lebih kompleks, biasanya dengan lubang berbentuk 'L' atau 'T'.

Pentingnya Pola Aliran (Flow Pattern)

Tidak seperti valve 2-Way yang lubangnya lurus, valve 3-Way memiliki dua konfigurasi bola utama, dan ini sangat menentukan bagaimana fluida dapat diarahkan:

2.1. Memahami Tipe L-Port (Diverting Function)

Pola L-Port memiliki lubang berbentuk 'L' di dalam bola. Fungsi utamanya adalah mengalihkan aliran dari satu jalur masuk ke salah satu dari dua jalur keluar.

• Cara Kerja: Aliran bisa dialihkan dari Port Tengah (Input) ke Port Kiri ATAU ke Port Kanan.

• Posisi Kritis: Valve tipe ini biasanya hanya memiliki dua posisi aktif untuk pengalihan. Pada posisi tertentu, ia juga dapat memblokir satu jalur, tetapi tidak bisa menghubungkan kedua jalur keluar secara bersamaan.

• Aplikasi: Paling sering digunakan untuk mengganti sumber pasokan (misalnya, beralih dari Storage Tank A ke Storage Tank B).

2.2. Memahami Tipe T-Port (Mixing dan Diverting Fleksibel)

Pola T-Port memiliki lubang berbentuk 'T' di dalam bola. Ini adalah valve 3-Way yang paling fleksibel karena memiliki fungsi ganda:

• Fungsi Pencampuran (Mixing): T-Port dapat menghubungkan dua jalur masuk (misalnya fluida panas dan dingin) menjadi satu jalur keluar, memungkinkan pencampuran fluida untuk mencapai suhu atau konsentrasi tertentu.

• Fungsi Pengalihan Penuh: T-Port juga dapat mengalihkan aliran ke kedua jalur keluar secara simultan, atau mengalirkan lurus dari satu sisi ke sisi lain sambil memblokir port ketiga.

• Kompleksitas: T-Port seringkali membutuhkan aktuator (actuator) otomatis karena memiliki empat posisi operasional yang berbeda dalam putaran 90 derajat.

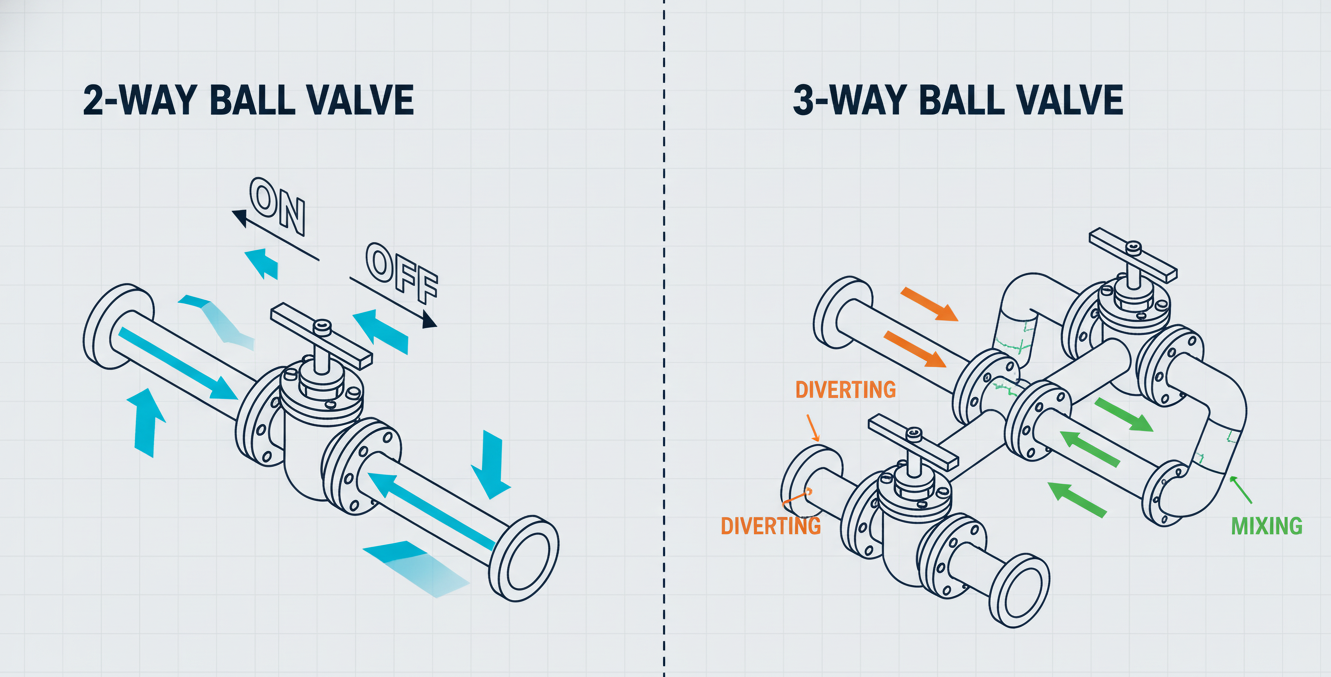

3. Perbandingan Kritis: Ball Valve 2-Way vs 3-Way

Berikut adalah perbandingan faktor-faktor kunci yang harus dipertimbangkan dalam konteks desain sistem perpipaan:

Tabel Perbandingan Teknis

Torsi dan Kebutuhan Aktuasi

Poin yang sering terlewat adalah torsi (gaya putar) yang dibutuhkan.

• Pada 2-Way Valve, bola hanya bergerak 90 derajat dari terbuka ke tertutup, dan torsinya relatif konsisten.

• Pada 3-Way Valve, terutama T-Port, gerakan bola di dalam body sangat kompleks karena harus mengarahkan aliran ke beberapa port secara bersamaan. Gesekan pada seat lebih besar, sehingga torsi yang dibutuhkan jauh lebih tinggi.

Jika 3-Way Valve dioperasikan secara otomatis dengan aktuator (actuator), aktuator harus memiliki kapasitas torsi yang jauh lebih besar dan mampu menjaga posisi intermediet (antara 0° dan 90°).

4. Panduan Memilih: Mana yang Tepat untuk Proyek Anda?

Pemilihan yang tepat didasarkan pada tujuan akhir sistem lo:

A. Pilih Ball Valve 2-Way Jika:

1. Hanya Butuh Isolasi: Tujuan utama lo adalah memutus atau menyambungkan aliran secara total (misalnya, shut-off menuju boiler).

2. Anggaran Terbatas: Lo butuh solusi on/off yang paling ekonomis dan mudah dipasang.

3. Proses Kritis Sederhana: Lo hanya perlu jalur tunggal tanpa perlu pengalihan ke jalur lain.

B. Pilih Ball Valve 3-Way Jika:

1. Lo Perlu Mengalihkan Jalur: Lo perlu mengganti sumber input atau output (Contoh: Mengalihkan pasokan air dari pompa A ke pompa B). Gunakan L-Port.

2. Lo Perlu Mencampur Fluida: Lo perlu menggabungkan dua aliran menjadi satu (Contoh: Mencampur air panas dan air dingin untuk mencapai suhu proses tertentu). Gunakan T-Port.

3. Lo Ingin Fleksibilitas Aliran Maksimal: T-Port menawarkan berbagai skenario aliran dalam satu valve yang dapat mengurangi jumlah valve 2-Way yang harus lo pasang.

5. Kepatuhan Standar dan Instalasi

Instalasi dan Orientasi

Pada 3-Way Valve, orientasi pemasangan sangat krusial. Sebelum mengelas atau menyambungkan flange, insinyur harus memastikan Port A, B, dan C diposisikan dengan benar sesuai dengan diagram P&ID (Piping and Instrumentation Diagram). Kesalahan orientasi valve 3-Way bisa merusak seluruh proses.

Pentingnya Aktuasi pada 3-Way

Karena T-Port memiliki banyak posisi operasional yang berbeda (seringkali 4 posisi), pengoperasian manual bisa menyebabkan kesalahan posisi. Oleh karena itu, valve 3-Way, terutama T-Port, sangat sering dipasangkan dengan aktuator yang memiliki positioner untuk memastikan posisi putaran yang sangat akurat (misalnya, tepat di 45° atau 90°).

Pilihan tepat antara 2-Way dan 3-Way akan menghemat biaya piping dan mengurangi risiko proses. Ingatlah: 2-Way untuk isolasi, 3-Way untuk manipulasi aliran. Untuk detail lebih lanjut mengenai material seating terbaik, prosedur troubleshooting, dan sertifikasi API yang berlaku untuk ball valve lo, Baca panduan lengkap Ball Valve terperinci di sini
