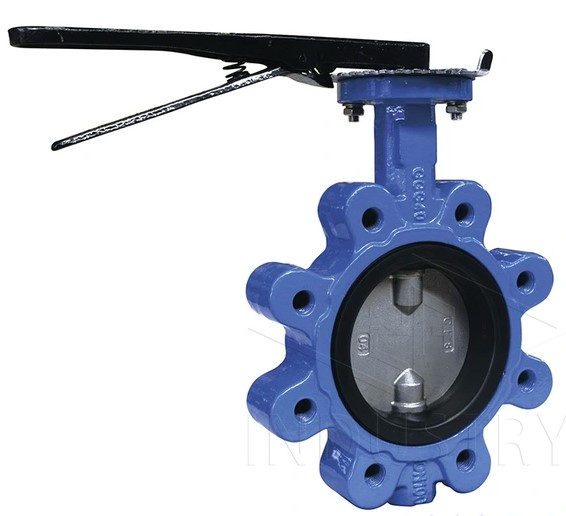

Lug Type Butterfly Valve dengan Pin, Standar JIS 10K

Lug Type Butterfly Valve adalah jenis katup seperempat putaran yang dirancang untuk isolasi dan regulasi laju aliran dalam sistem perpipaan. Katup ini dicirikan oleh lubang berulir (lugs) yang tersebar di sepanjang lingkar badan katup. Desain lug type memungkinkan katup dipasang di antara dua flange pipa, dan yang paling penting, memungkinkan isolasi atau pelepasan satu sisi pipa sementara sisi lainnya tetap beroperasi atau tertutup (sering disebut dead-end service).

Katup ini menggunakan sambungan Pin (terkadang disebut pinned disc) di mana cakram terpasang pada poros melalui pin untuk transfer torsi. Standar flange yang digunakan adalah JIS 10K, yang umum digunakan dalam aplikasi di Asia dan menunjukkan rating tekanan maksimum yang dapat ditangani katup ini pada suhu tertentu.

Fitur Utama:

• Tipe Lug: Ideal untuk dead-end service dan memudahkan perawatan dengan mengisolasi salah satu sisi pipa.

• Standar Flange: Sesuai dengan spesifikasi JIS 10K, memastikan kompatibilitas dengan sistem perpipaan standar Jepang dan Asia.

• Operasi Cepat: Aksi seperempat putaran (90°) dari posisi terbuka penuh ke tertutup penuh.

• Aplikasi Luas: Cocok untuk air, gas, dan media non-korosif lainnya di industri pengolahan air, HVAC, dan pabrik umum.




  Body: Cast Iron / Ductile Iron

  Size : 1½" - 14"

  Seat : NBR / EPDM / VITON /

  SILICONE

  Disc : Ductile Iron Nickel Plated

  Aluminium Bronze / CF8 /

  CF8M / Polished

  Stem : SUS 416 / SUS 316 /

  SUS 431 / SUS 630

  Conn : JIS 10K
